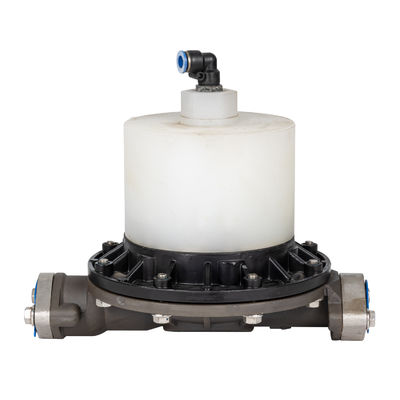

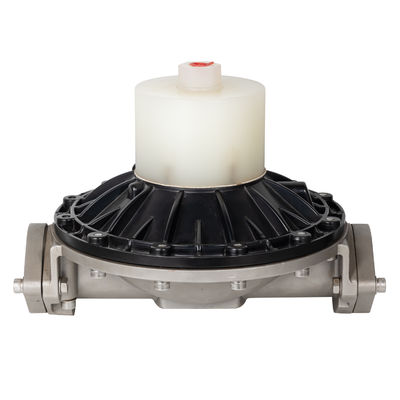

Puffer dla pompy membranowej

Niezauważony bohater: Krytyczna rola zbiornika buforowego w systemach pomp membranowych

W świecie przemysłowego transportu cieczy pompy membranowe są znane ze swojej wytrzymałości, wszechstronności i zdolności do obsługi szerokiej gamy cieczy, od lepkich szlamów po żrące chemikalia. Jednak nawet najbardziej niezawodny koń roboczy może skorzystać ze wspierającego komponentu, który zwiększa jego wydajność i trwałość. Tym komponentem jest zbiornik buforowy (lub tłumik pulsacji), często pomijane, ale krytycznie ważne akcesorium.

Ten artykuł omawia funkcję, korzyści i kluczowe kwestie związane z instalacją zbiornika buforowego w systemie pompy membranowej.

Zrozumienie podstawowego wyzwania: Pulsacja

W przeciwieństwie do pomp odśrodkowych, które zapewniają płynny, ciągły przepływ, pompy membranowe działają na zasadzie posuwisto-zwrotnej. Ruch membrany do przodu i do tyłu tworzy dyskretne objętości cieczy, które są wypychane przez przewód wylotowy. Powoduje to pulsacyjny lub pulsujący przepływ.

Chociaż ta pulsacja jest nieodłączna dla konstrukcji pompy, może powodować kilka poważnych problemów w systemie rurociągów:

1. Uderzenie hydrauliczne: Szybkie przyspieszanie i zwalnianie kolumny cieczy może powodować niszczące skoki ciśnienia, znane jako uderzenie hydrauliczne. Może to obciążać rury, kształtki, zawory i instrumenty, prowadząc do awarii zmęczeniowych i wycieków.

2. Wibracje: Pulsacja przenosi wibracje w całym systemie. Może to poluzować połączenia, powodować nadmierne zużycie podpór i generować hałas.

3. Niedokładny pomiar przepływu: Wiele przepływomierzy, takich jak przepływomierze turbinowe lub magnetyczne, jest kalibrowanych dla stałego przepływu. Pulsacja może powodować niedokładne odczyty, prowadząc do błędów w kontroli procesów i niedokładności dozowania.

4. Zmniejszona wydajność pompy: Pompa musi pracować przeciwko własnym falom ciśnienia, zużywając więcej energii niż to konieczne.

Rozwiązanie: Jak działa zbiornik buforowy

Zbiornik buforowy to naczynie zainstalowane po stronie wylotowej pompy membranowej, zaprojektowane w celu złagodzenia tych pulsacji. Działa w oparciu o prostą, ale skuteczną zasadę: wykorzystanie ściśliwej poduszki gazowej do pochłaniania energii.

Typowy zbiornik buforowy typu pęcherzowego zawiera dwa główne elementy:

• Elastyczny pęcherz lub membrana: Oddziela pompowaną ciecz od komory gazowej.

• Ładunek gazu (zazwyczaj azot lub powietrze): Strona gazowa jest wstępnie naładowana do określonego ciśnienia, zwykle ustawionego na 60-80% średniego ciśnienia roboczego systemu.

Oto proces podczas pracy:

1. Podczas suwu tłoczenia pompy: Pompa wypycha porcję cieczy do przewodu wylotowego pod wysokim ciśnieniem. Zamiast aby cała ta fala ciśnienia przemieszczała się w dół rury, spręża gaz w zbiorniku buforowym. Pęcherz rozszerza się, pochłaniając szczyt impulsu ciśnienia i magazynując jego energię.

2. Między suwami tłoczenia: Gdy pompa przechodzi do suwu ssania, ciśnienie w przewodzie chwilowo spada. Sprężony gaz w zbiorniku buforowym rozpręża się teraz, wypychając zmagazynowaną ciecz z powrotem do przewodu.

Ten ciągły cykl pochłaniania i uwalniania energii skutecznie „wygładza” ostre piki i spadki ciśnienia do znacznie bardziej laminarnego i spójnego przepływu.

Kluczowe korzyści z instalacji zbiornika buforowego

Integracja zbiornika buforowego zapewnia wymierne ulepszenia w całym systemie:

• Wydłużona żywotność sprzętu: Eliminując szkodliwe skoki ciśnienia i redukując wibracje, żywotność samej pompy, a także zaworów, manometrów i urządzeń downstream, jest znacznie przedłużona.

• Bardziej płynny przepływ: Proces korzysta z bardziej stałego natężenia przepływu, co jest kluczowe w zastosowaniach takich jak dozowanie chemikaliów, chromatografia lub każdy proces wymagający precyzyjnej kontroli objętościowej.

• Zmniejszony hałas i wibracje: System pracuje ciszej i ze znacznie mniejszym wstrząsaniem, przyczyniając się do bezpieczniejszego i bardziej komfortowego środowiska pracy.

• Poprawiona wydajność pompy: Pompa pracuje przeciwko bardziej stabilnemu ciśnieniu zwrotnemu, co może zmniejszyć zużycie energii i obciążenie mechaniczne układu napędowego pompy.

• Zwiększona dokładność instrumentów: Przepływomierze i czujniki ciśnienia zapewniają bardziej niezawodne i dokładne odczyty, prowadząc do lepszej kontroli procesów i integralności danych.

Wybór i wymiarowanie zbiornika buforowego

Wybór odpowiedniego zbiornika buforowego ma kluczowe znaczenie dla optymalnej wydajności. Kluczowe czynniki obejmują:

• Natężenie przepływu pompy (GPM/LPM): Wyższe natężenia przepływu wymagają większej pojemności zbiornika, aby skutecznie tłumić impulsy.

• Prędkość pompy (RPM/SPM): Liczba impulsów na minutę wpływa na wymaganą wydajność tłumienia.

• Ciśnienie robocze systemu: Zbiornik musi być przystosowany do maksymalnego ciśnienia systemu.

• Akceptowalna pulsacja resztkowa: Pożądany poziom gładkości przepływu określi ostateczny rozmiar. W krytycznych zastosowaniach mogą być wymagane większe zbiorniki lub wiele zbiorników.

Producenci często dostarczają formuły lub oprogramowanie do wymiarowania, które pomagają wybrać odpowiednią objętość zbiornika buforowego na podstawie tych parametrów.

Wnioski

Chociaż pompa membranowa może działać bez zbiornika buforowego, jej eksploatacja bez niego jest podobna do jazdy samochodem bez amortyzatorów. Jazda będzie nierówna, komponenty będą zużywać się szybciej, a kontrola zostanie naruszona. Zbiornik buforowy to prosta, opłacalna inwestycja, która zwraca się wielokrotnie, chroniąc sprzęt kapitałowy, zapewniając stabilność procesu i redukując przestoje konserwacyjne. Zmienia on z natury pulsującą pompę w płynne, niezawodne i wydajne rozwiązanie do transportu cieczy, naprawdę zasługując na tytuł niezauważonego bohatera systemu pompy membranowej.
